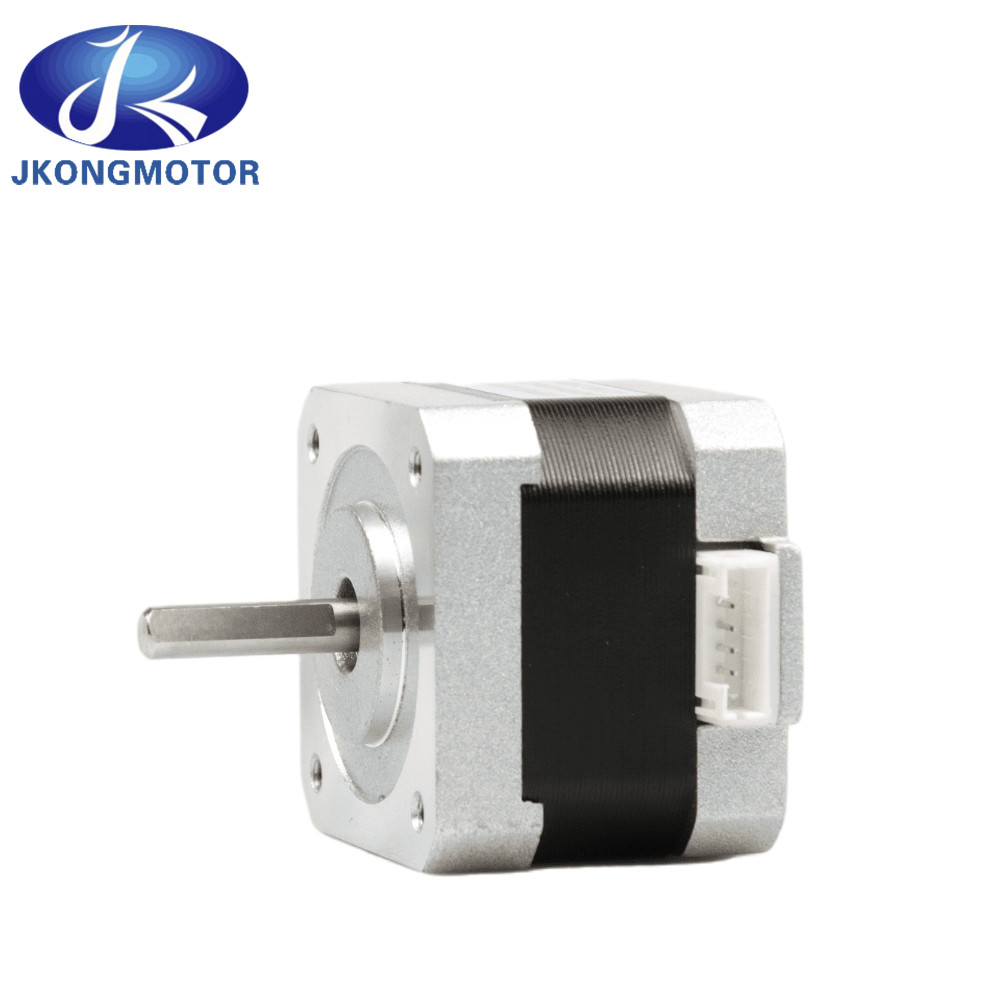

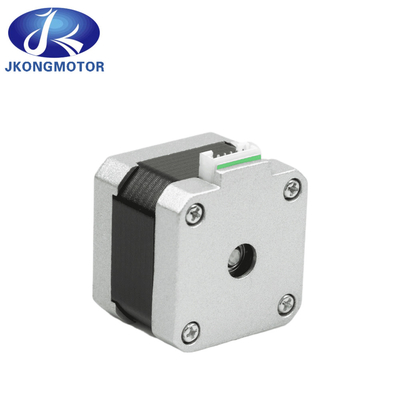

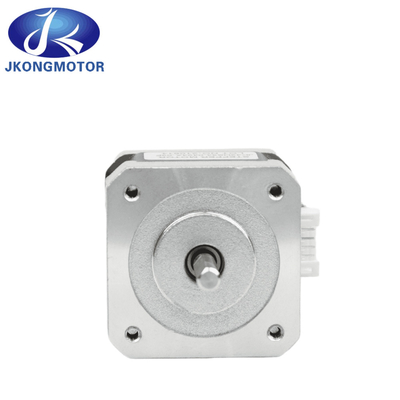

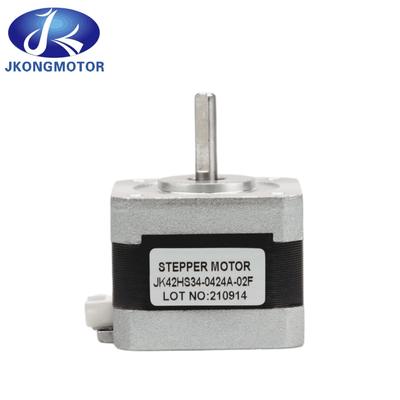

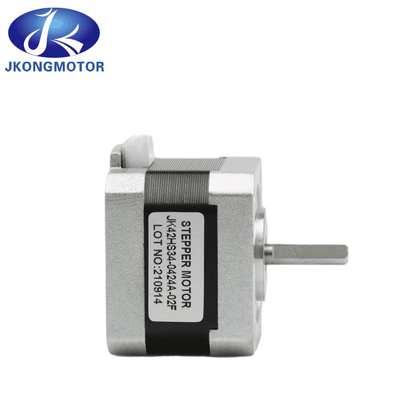

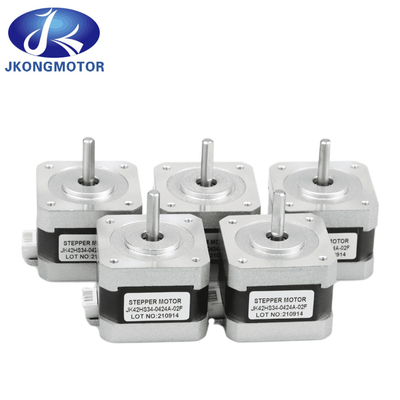

1.8 গ্রেড ২ ফেজ NEMA17 42Mm মোটর স্টেপার / Sm42ht33-1334 JK42HS34-0424A

1.8 Derajat 2 Phase NEMA17 42Mm মোটর স্টেপার/Sm42ht33-1334 JK42HS34-0424A


1সাধারণ বিবরণী:

• পদক্ষেপ কোণঃ 1.8°
• ধাপের কোণ সঠিকতাঃ ± 5% ((পুরো ধাপ, লোড নেই)
• প্রতিরোধের নির্ভুলতাঃ ±10%
• ইন্ডাক্ট্যান্স নির্ভুলতাঃ ±20%
• তাপমাত্রা বৃদ্ধিঃ 80°Cmax
• পরিবেশে তাপমাত্রাঃ -20°C~+50°C
• আইসোলেশন প্রতিরোধ ক্ষমতাঃ ১০০ এমওএম মিনিট। ,500VDC
• ডিলেক্ট্রিক শক্তিঃ 500VAC 1 মিনিটের জন্য
• শ্যাফ্ট রেডিয়াল প্লেঃ 0.02Max. (450g-লোড)
• শ্যাফ্ট অক্ষীয় খেলাঃ 0.08Max. (450g-লোড)
• সর্বাধিক রেডিয়াল শক্তিঃ 28N (ফ্ল্যাঞ্জ থেকে 20 মিমি)
• সর্বাধিক অক্ষীয় শক্তিঃ 10N

2. এনema 11 স্টেপার মোটরবৈদ্যুতিক স্পেসিফিকেশনঃ

মেশিং স্টেপার মোটর ড্রাইভারঃJK0220


3.হাই আরপিএম স্টেপার মোটরমাত্রাঃ (ইউনিট=মিমি)

সুবিধা

• নিয়ন্ত্রণের জন্য কম খরচ অর্জন
• স্টার্ট আপ এবং কম গতিতে উচ্চ টর্ক
• অস্থিরতা
• নির্মাণের সরলতা
• ওপেন লুপ কন্ট্রোল সিস্টেমে কাজ করতে পারে
• কম রক্ষণাবেক্ষণ
• স্টল বা স্লিপ হওয়ার সম্ভাবনা কম
• যে কোন পরিবেশে কাজ করবে
• এটি রোবোটিক্সে ব্যাপকভাবে ব্যবহার করা যেতে পারে।
• উচ্চ নির্ভরযোগ্যতা
• মোটরের ঘূর্ণন কোণ ইনপুট ইমপ্লান্টের সমানুপাতিক।
• মোটরটি স্থির অবস্থায় পূর্ণ টর্ক আছে (যদি মোড়কগুলি শক্তিযুক্ত হয়)
• সঠিক অবস্থান এবং আন্দোলনের পুনরাবৃত্তিযোগ্যতা যেহেতু ভাল স্টেপার মোটরগুলির একটি ধাপের 3 ~ 5% এর সঠিকতা রয়েছে এবং এই ত্রুটিটি এক ধাপ থেকে পরবর্তী ধাপে সংযোজনযোগ্য নয়।
• স্টার্ট/স্টপ/রিভার্স করার জন্য চমৎকার সাড়া।
• খুব নির্ভরযোগ্য কারণ মোটরটিতে কোনও যোগাযোগের ব্রাশ নেই। অতএব, মোটরটির জীবন কেবল বিয়ারিংয়ের জীবনের উপর নির্ভর করে।
• ডিজিটাল ইনপুট ইমপলসে মোটর প্রতিক্রিয়া খোলা লুপ নিয়ন্ত্রণ সরবরাহ করে, মোটরটিকে নিয়ন্ত্রণ করা সহজ এবং কম ব্যয়বহুল করে তোলে।
• এটি একটি লোডের সাথে খুব কম গতির সিঙ্ক্রোনস ঘূর্ণন অর্জন করা সম্ভব যা সরাসরি শ্যাফ্টের সাথে সংযুক্ত।
• একটি বিস্তৃত ঘূর্ণন গতি উপলব্ধি করা যেতে পারে কারণ গতি ইনপুট ইমপলসের ফ্রিকোয়েন্সির সাথে আনুপাতিক।

অ্যাপ্লিকেশন

কম্পিউটার নিয়ন্ত্রিত স্টেপার মোটর একটি ধরণের গতি-নিয়ন্ত্রণ পজিশনিং সিস্টেম।তারা সাধারণত একটি ওপেন লুপ সিস্টেমের অংশ হিসাবে ডিজিটালভাবে নিয়ন্ত্রিত হয় যা হোল্ডিং বা পজিশনিং অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য.

লেজার এবং অপটিক্সের ক্ষেত্রে এগুলি প্রায়শই লিনিয়ার অ্যাকচুয়েটর, লিনিয়ার স্টেজ, ঘূর্ণন স্টেজ, গনিমিটার এবং আয়না মাউন্টগুলির মতো নির্ভুল অবস্থান নির্ধারণের সরঞ্জামগুলিতে ব্যবহৃত হয়।অন্যান্য ব্যবহার প্যাকেজিং মেশিনে, এবং তরল নিয়ন্ত্রণ সিস্টেমের জন্য ভালভ পাইলট পর্যায়ের অবস্থান।

বাণিজ্যিকভাবে, স্টেপার মোটরগুলি ফ্লপি ডিস্ক ড্রাইভ, ফ্ল্যাটবেড স্ক্যানার, কম্পিউটার প্রিন্টার, প্লটার, স্লট মেশিন, ইমেজ স্ক্যানার, কমপ্যাক্ট ডিস্ক ড্রাইভ, বুদ্ধিমান আলো, ক্যামেরা লেন্স,সিএনসি মেশিন এবংসম্প্রতি, থ্রিডি প্রিন্টারে।
