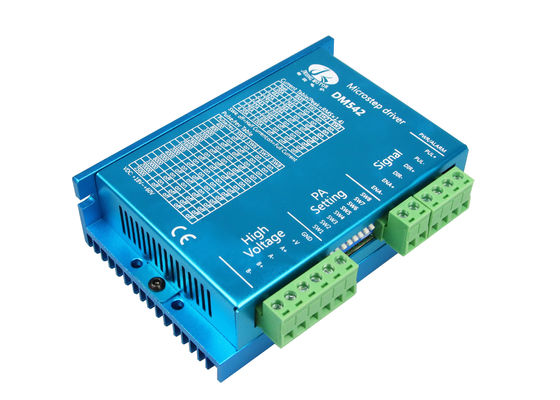

কম কম্পন সহ দুই ফেজ DC 20V 1A - 4.2A DM542 স্টেপার ড্রাইভার

ওverview

DM542 হল একটি নতুন প্রজন্মের উচ্চ-পারফরম্যান্স ডিজিটাল স্টেপার ড্রাইভার যা একটি উন্নত নিয়ন্ত্রণ অ্যালগরিদম সহ DSP-এর উপর ভিত্তি করে।DM542 দ্বারা চালিত মোটরগুলি বাজারের অন্যান্য ড্রাইভারের তুলনায় অনেক ছোট শব্দ এবং অনেক কম কম্পনের সাথে চলতে পারে।DM542 কম শব্দ, নিম্ন কম্পন এবং নিম্ন গরম করার বৈশিষ্ট্য রয়েছে।DM542 এর ভোল্টেজ হল DC 20V-50V।এটি সমস্ত 2-ফেজ হাইব্রিড স্টেপার মোটরগুলির জন্য উপযুক্ত যার কারেন্ট 4.20A এর চেয়ে কম।DM542 এর 15 ধরনের মাইক্রো স্টেপ আছে।DM542-এর সর্বোচ্চ ধাপ সংখ্যা হল 25600steps/rev (মাইক্রোস্টেপ হল 1/128)।এর বর্তমান পরিসর হল 1.0A-4.20A, এবং এর আউটপুট কারেন্টে 8টি স্টল রয়েছে।DM542 এর স্বয়ংক্রিয় আধা-প্রবাহ, ওভার-ভোল্টেজ, আন্ডার ভোল্টেজ এবং ওভার-কারেন্ট সুরক্ষা ফাংশন রয়েছে।

গ2 ফেজ স্টেপার মোটর ড্রাইভারের ommon সূচক

স্টেপার মোটর এবং স্টেপার ড্রাইভ কি?

স্টেপার মোটর একটি বিশেষ মোটর যা বিশেষভাবে গতি এবং অবস্থানের সুনির্দিষ্ট নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।এটি একটি নির্দিষ্ট কোণে ধাপে ধাপে চলে (যাকে "স্টেপ অ্যাঙ্গেল" বলা হয়), তাই একে স্টেপার মোটর বলা হয়।এর বৈশিষ্ট্য হল কোন পুঞ্জীভূত ত্রুটি নেই।এটি নিয়ামক থেকে প্রতিটি পালস সংকেত গ্রহণ করে এবং মোটরটি ড্রাইভারের ড্রাইভের অধীনে একটি নির্দিষ্ট কোণে চলে, তাই এটি বিভিন্ন খোলা লুপ নিয়ন্ত্রণে ব্যাপকভাবে ব্যবহৃত হয়।

স্টেপার ড্রাইভার হল একটি পাওয়ার এম্প্লিফায়ার যা স্টেপার মোটর চালাতে পারে।এটি নিয়ামক দ্বারা প্রেরিত পালস সংকেতকে স্টেপার মোটরের পাওয়ার সিগন্যালে রূপান্তর করতে পারে।মোটরের গতি পালস ফ্রিকোয়েন্সির সমানুপাতিক, তাই নিয়ন্ত্রণ পালস ফ্রিকোয়েন্সি সঠিকভাবে সামঞ্জস্য করা যেতে পারে।ডাল সংখ্যা নিয়ন্ত্রণ করে সঠিক অবস্থান অর্জন করা যেতে পারে।

ড্রাইভার বিভাজন কি?স্টেপিং মোটরের গতি এবং পালস ফ্রিকোয়েন্সির মধ্যে সম্পর্ক কী?

স্টেপিং মোটরের অনন্য কাঠামোর কারণে, কারখানা থেকে বের হওয়ার সময় এটি "মোটরের অন্তর্নিহিত ধাপ কোণ" দ্বারা চিহ্নিত করা হয় (উদাহরণস্বরূপ, 0.9°/1.8°, নির্দেশ করে যে অর্ধ-পদক্ষেপের প্রতিটি ধাপের ঘূর্ণন কোণ 0.9° এবং পুরো ধাপের 1.8°)।

যাইহোক, অনেক নির্ভুলতা নিয়ন্ত্রণ এবং অনুষ্ঠানে, সম্পূর্ণ পদক্ষেপ কোণটি খুব বড়, নিয়ন্ত্রণের সঠিকতাকে প্রভাবিত করে এবং কম্পনটি খুব বড়, তাই একটি মোটর প্রাকৃতিক পদক্ষেপ কোণ সম্পূর্ণ করতে অনেকগুলি পদক্ষেপের প্রয়োজন হয়, যা তথাকথিত উপবিভাগ ড্রাইভ, যে ইলেকট্রনিক ডিভাইসটি এই ফাংশনটি অর্জন করতে পারে তাকে সাবডিভিশন ড্রাইভার বলা হয়।

স্টেপার মোটর ড্রাইভারের অ্যাপ্লিকেশন

এটি লেবেলিং মেশিন, কাটিং মেশিন, প্যাকিং মেশিন, অঙ্কন মেশিন, খোদাই মেশিন, সিএনসি মেশিন ইত্যাদির মতো বিভিন্ন ছোট স্কেল অটোমেশন সরঞ্জাম এবং যন্ত্রগুলিতে প্রয়োগ করা যেতে পারে।কম-কম্পন, কম-শব্দ, উচ্চ-নির্ভুলতা এবং উচ্চ-বেগের জন্য প্রয়োজনীয় সরঞ্জামগুলিতে যখন এটি ব্যবহার করা হয় তখন এটি সর্বদা ভাল কার্য সম্পাদন করে।
