| উৎপত্তি স্থল: | জিয়াংসু, চীন (মূল ভূখণ্ড) |
| পরিচিতিমুলক নাম: | Jkongmotor |
| সাক্ষ্যদান: | CE, Rohs, ISO,Reach... |
| মডেল নম্বার: | নেমা 17 ইন্টিগ্রেটেড স্টেপার মোটর |
| ন্যূনতম চাহিদার পরিমাণ: | 3-10PCS |
|---|---|
| প্যাকেজিং বিবরণ: | রপ্তানি শক্ত কাগজ সঙ্গে নমুনা. তৃণশয্যা সঙ্গে বড় পরিমাণ |
| ডেলিভারি সময়: | নমুনার জন্য, 7-15 দিন / ব্যাচের জন্য, 15-25 দিন |
| যোগানের ক্ষমতা: | 100000pcs/মাস |
| নাম: | ইন্টিগ্রেটেড এনকোডার সহ স্টেপার মোটর | মোটর প্রকার: | 3d প্রিন্টারের জন্য ইন্টিগ্রেটেড স্টেপার মোটর |
|---|---|---|---|
| ণশড: | STM ইন্টিগ্রেটেড Steppers | রেটেড ভোল্টেজ: | 36V |
| কারেন্ট: | 1A | জিভ ধরে: | 0.48Nm |
| শরীরের দৈর্ঘ্য: | 47 মিমি | খাদ: | 5 মিমি |
| ব্যবহার: | PCB সম্পর্কিত সরঞ্জামে মুদ্রণ, AOI, প্যানেল বন্ধন, স্থানান্তর সরঞ্জাম ইত্যাদি; | ||
| লক্ষণীয় করা: | ইন্টিগ্রেটেড স্টেপার মোটর 1.8 ডিগ্রি,CANopen CiA402 Nema 17 ইন্টিগ্রেটেড স্টেপার মোটর,ইন্টিগ্রেটেড এনকোডার সহ 1.8 ডিগ্রি স্টেপার মোটর |
||

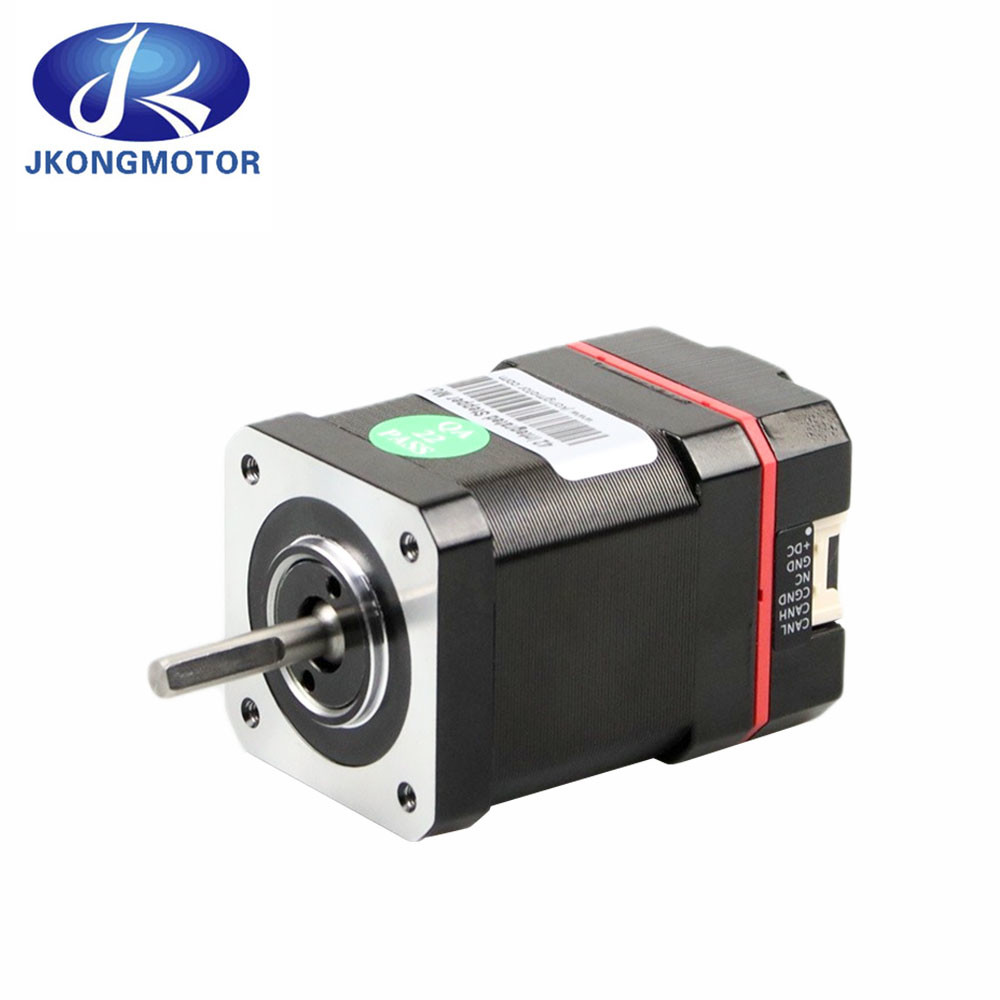

RS485 CANopen 0.48NM / 0.72NM Nema 17 ইন্টিগ্রেটেড ক্লোজড লুপ স্টিপার মোটর সহ ড্রাইভার 47 / 60mm সাপোর্ট স্ট্যান্ডার্ড CANopen CiA402
ইন্টিগ্রেটেড স্টেপার মোটরস।ইন্টিগ্রেটেড স্টেপার মোটরস স্টেপ মোটর প্লাস ড্রাইভ এবং কন্ট্রোল উপাদানগুলিকে একটি একক ডিভাইসে ফিউজ করে।ইন্টিগ্রেটেড স্টেপাররা একটি স্থান-সংরক্ষণের নকশা অফার করে যা তারের সংযোগ হ্রাস করে এবং পৃথক মোটর এবং ড্রাইভ উপাদানগুলির উপর খরচ সাশ্রয় করে।
STM হল একটি ড্রাইভ + মোটর + কন্ট্রোল ইউনিট, স্টেপ মোটর, ড্রাইভ এবং কন্ট্রোলার টেকনোলজিগুলিকে একটি একক ডিভাইসে ফিউজ করে, যা প্রচলিত মোটর এবং ড্রাইভ সলিউশনের তুলনায় স্থান, তারের এবং খরচে সাশ্রয় করে।"এস" মডেলগুলি সি কমান্ড ল্যাঙ্গুয়েজ (এসসিএল) ব্যবহার করে পদক্ষেপ এবং দিকনির্দেশ, অ্যানালগ ইনপুট, জয়স্টিক নিয়ন্ত্রণ এবং হোস্ট কমান্ডের মতো নিয়ন্ত্রণ বিকল্পগুলি অফার করে।SCL হোস্ট ডিভাইস যেমন PC বা PLC থেকে পাঠানো সিরিয়াল কমান্ডের মাধ্যমে নিয়ন্ত্রণের অনুমতি দেয়।এটি ব্যবহারকারীকে একটি হোস্ট সিরিয়াল ডিভাইসের মাধ্যমে রিয়েল টাইমে বিভিন্ন গতি, I/O এবং সিস্টেমের স্থিতি কার্য সম্পাদন করার অনুমতি দেয়।
1. 42 মিমি হাইব্রিড নেমা 17 ইন্টিগ্রেটেড স্টেপার মোটর জেনারেল স্পেসিফিকেশন:
| নাম | ইন্টিগ্রেটেড এনকোডার সহ স্টেপার মোটর |
| মডেল | 3d প্রিন্টারের জন্য ইন্টিগ্রেটেড স্টেপার মোটর |
| মোটর প্রকার | STM ইন্টিগ্রেটেড Steppers |
| রেটেড ভোল্টেজ | 21v ~ 36v |
| জিভ ধরে | 0.48Nm / 0.72Nm |
| ধাপ কোণ | 1.8 ডিগ্রী |
| কারেন্ট | 0.8A ~ 2.0A |
| খাদ | 5 মিমি ডি-কাট খাদ |
| সমর্থন নিয়ন্ত্রণ | CANopen CiA402 |
| ব্যবহার | PCB সম্পর্কিত সরঞ্জামে মুদ্রণ, AOI, প্যানেল বন্ধন, স্থানান্তর সরঞ্জাম ইত্যাদি; |
2, এর বৈশিষ্ট্যইন্টিগ্রেটেড স্টেপার মোটর কন্ট্রোলার ড্রাইভার:
1): 32-বিট ডিএসপি প্রযুক্তির একটি নতুন প্রজন্ম।
2): সাপোর্ট স্ট্যান্ডার্ড CANopen CiA402 প্রোটোকল।
3): 4-ওয়ে ইনপুট ফাংশন টার্মিনাল, 2-ওয়ে আউটপুট ফাংশন টার্মিনাল।
4): ঘূর্ণন সঁচারক বল ক্ষয় হ্রাস করা হয়, এবং গতি 3000rpm পৌঁছতে পারে।
5): বিল্ট-ইন অ্যালার্ম আউটপুট সহজ পর্যবেক্ষণ এবং নিয়ন্ত্রণের জন্য।
6): বুদ্ধিমত্তার সাথে বর্তমান সামঞ্জস্য করুন, কম্পন, শব্দ এবং তাপ হ্রাস করুন এবং 35% দক্ষতা বাড়ান।
7): ভোল্টেজ পরিসীমা: DC24~36V।
8): 16টি সামঞ্জস্যযোগ্য উপবিভাগ, ডিফল্ট হল 1000pulse/r।
9): চমৎকার উচ্চ গতি এবং অনমনীয়তা, সার্ভো এবং স্টেপারের নিখুঁত একীকরণ।
10): overvoltage, undervoltage, overcurrent এবং অন্যান্য সুরক্ষা ফাংশন সহ।
11): ড্রাইভ মোটর সহ ইন্টিগ্রেটেড ডিজাইন।সহজ ইনস্টলেশন, ছোট পদচিহ্ন এবং সহজ তারের.
3,এর আবেদনইন্টিগ্রেটেড ড্রাইভ স্টেপার মোটর:
PCB সম্পর্কিত সরঞ্জামে মুদ্রণ, AOI, প্যানেল বন্ধন, স্থানান্তর সরঞ্জাম ইত্যাদি;ক্যামেরা সম্পর্কিত সরঞ্জাম যেমন ক্যামেরা এবং ফিঙ্গারপ্রিন্ট;সলিড ক্রিস্টাল মেশিন, ওয়্যার বন্ডিং মেশিন, ডিসপেনসিং মেশিন, বিম স্প্লিটার এবং প্যাকেজিং এ প্যাকেজ টেপ মেশিন।
4, সাধারণ স্পেসিফিকেশনইন্টিগ্রেটেড স্টেপ সার্ভো মোটর:
| স্পেসিফিকেশন | ISM42-C সিরিজ | |||
| ইউনিট | সর্বনিম্ন | সাধারণ | সর্বোচ্চ | |
| আউটপুট বর্তমান | ক | 0.8~2.0 | - | 2 |
| ইনপুট ভোল্টেজ | ভিডিসি | 24 | 24 | 36 |
| রেট ইনপুট বর্তমান | এমএ | 10 | 10 | 50 |
| রেট ইনপুট ভোল্টেজ | ভি | - | 24 | 24 |
| পালস ফ্রিকোয়েন্সি | kHz | 0 | - | 200 |
| অন্তরণ প্রতিরোধের | MΩ | 100 | - | - |
5,প্রযুক্তিগত তথ্য:
| প্রযুক্তিগত তথ্য | |||
| নাম | ইউনিট | ISM42-C1 | ISM42-C2 |
| পর্যায় | পর্যায় | 2 | 2 |
| রেটেড ভোল্টেজ | V(DC) | 21~36 | 24~36 |
| আউটপুট বর্তমান | ক | 0.8~2.0 | 0.8~2.0 |
| জিভ ধরে | Nm | 0.48 | 0.72 |
| মোটর দৈর্ঘ্য | মিমি | 47 | 60 |
| ওজন | কেজি | 0.5 | 0.65 |
| নিরোধক গ্রেড | - | খ | খ |
| অপারেটিং তাপমাত্রা | ℃ | 0~55 | 0~55 |
6, টার্মিনাল বর্ণনা:
| টার্মিনাল বর্ণনা | |||
| পিন | ফাংশন | বিঃদ্রঃ | ইন্টারফেস পরিকল্পিত |
| পিডব্লিউআর | ক্ষমতা সূচক | ইন্ডিকেটর অন পাওয়ার |  |
| এএলএম | অ্যালার্ম সূচক | অ্যালার্ম মাছ ধরার সূচক | |
| X0-X3 | 4 ইনপুট টার্মিনাল | ইনপুট/আউটপুট টার্মিনাল, সিগন্যাল পাওয়ার সাপ্লাই 24V, সমর্থন NPN এবং PNP দুটি তারের মোড, সমর্থন টার্মিনাল ফাংশন সফ্টওয়্যার পরিবর্তন | |
| XCOM | ইনপুট সাধারণ | ||
| Y0-Y1 | 2 আউটপুট টার্মিনাল | ||
| YCOM | আউটপুট সাধারণ | ||
| CANH | যোগাযোগ টার্মিনাল | CANH যোগাযোগ তারের | |
| আমি কি পারব | যোগাযোগ টার্মিনাল | CANL যোগাযোগ তারের | |
| +ডিসি | পাওয়ার ইনপুট ইতিবাচক টার্মিনাল | DC24~36V | |
| জিএনডি | পাওয়ার ইনপুট নেতিবাচক টার্মিনাল | ||
7, ইনপুট / আউটপুট টার্মিনাল:
| ইনপুট/আউটপুট টার্মিনাল: | ||
| পিন | নাম | ফাংশন |
| X0 | ইনপুট টার্মিনাল | ইনপুট/আউটপুট টার্মিনাল, সিগন্যাল পাওয়ার সাপ্লাই 24V, সমর্থন NPN এবং PNP দুটি তারের মোড, সমর্থন টার্মিনাল ফাংশন সফ্টওয়্যার পরিবর্তন |
| X1 | ||
| X2 | ||
| X3 | ||
| XCOM | সাধারণ ইনপুট টার্মিনাল | |
| Y0 | আউটপুট টার্মিনাল | আউটপুট টার্মিনাল, সর্বাধিক ড্রাইভিং বর্তমান 50mA, সমর্থন টার্মিনাল ফাংশন সফ্টওয়্যার পরিবর্তন |
| Y1 | ||
| YCOM | সাধারণ আউটপুট টার্মিনাল | |
8, ডিআইপি সুইচ সেটিংস:
| ডিআইপি সুইচ সেটিংস: | ||
| পিন | চিহ্ন | ফাংশন |
| 1 | SW1 | SW1: টার্মিনাল প্রতিরোধ |
| 2 | SW2 | SW2-5: ঠিকানা সেটিং |
| 3 | SW3 | |
| 4 | SW4 | |
| 5 | SW5 | |
9, পাওয়ার পোর্ট সেটিং:
| পাওয়ার পোর্ট সেটিং: | ||
| পিন | নাম | ফাংশন |
| আমি কি পারব | যোগাযোগ বন্দর | CANL CANH যোগাযোগ লাইন |
| CANH | ||
| সিজিএনডি | যোগাযোগের ঠিকানা | CAN যোগাযোগ লাইন |
| NC | ||
| জিএনডি | পাওয়ার পোর্ট | DC: 24V~ 36V |
| +ডিসি | ||
10, অ্যালার্ম রিলিজ:
| অ্যালার্ম রিলিজ: | |||
| ভুল সংকেত | ত্রুটি তথ্য | ALM সতর্কতা আলো | রিসেট করা হচ্ছে |
| ত্রুটি1: (0x01) | ওভারকারেন্ট বা ফেজ-টু-ফেজ শর্ট সার্কিট | |
পাওয়ার-ডাউন রিসেট |
| ত্রুটি2: (0x02) | পাওয়ার সাপ্লাই ভোল্টেজ খুব বেশি | |
লক/অটো রিসেট |
| ত্রুটি3: (0x03) | পাওয়ার সাপ্লাই ভোল্টেজ খুব কম | |
লক/অটো রিসেট |
| ত্রুটি5: (0x05) | টরল্যান্সের বাইরে | |
পাওয়ার-ডাউন রিসেট |
11, পরিবেশ ব্যবহার করুন:
| পরিবেশ ব্যবহার করুন: | ||
| কুলিং পদ্ধতি | তাপ সিঙ্ক শীতল | |
| পরিবেশ ব্যবহার করুন: | পরিবেশ ব্যবহার করুন | অন্যান্য গরম করার সরঞ্জাম থেকে যতদূর সম্ভব দূরে থাকুন, ধুলো, তেলের কুয়াশা, ক্ষয়কারী গ্যাস, শক্তিশালী কম্পন স্থান, দাহ্য গ্যাস এবং পরিবাহী ধুলো এড়িয়ে চলুন |
| তাপমাত্রা | 0℃ ~ 50℃ | |
| আর্দ্রতা | 40 ~ 90 % RH (কোন ঘনীভবন নয়) | |
| শক | 10 ~ 55Hz/0.15 মিমি | |
| সংগ্রহস্থল তাপমাত্রা | -20℃ ~ +80℃ | |
12, পণ্যের মাত্রা: (ইউনিট=মিমি)
13, কাস্টমাইজড ডিজাইন:
যদি এই মোটর আপনার অনুরোধের সাথে মেলে না।অনুগ্রহ করে আমাদের সাথে নির্দ্বিধায় যোগাযোগ করুন, আমরা কাস্টমাইজড শ্যাফ্ট / উইন্ডিং / মাউন্টিং ফ্ল্যাঞ্জ / কেবল / সংযোগকারী / এনকোডার / ব্রেক / গিয়ারবক্স এবং অন্যান্য তৈরি করতে পারি।আপনার আবেদনের সুনির্দিষ্ট প্রয়োজনের সাথে মানানসই একটি মোটর ডিজাইন করতে আমরা আপনার এবং আপনার দলের সাথে পাশাপাশি কাজ করব।সমস্ত ইঞ্জিনিয়ারিং এবং সহায়তা অভ্যন্তরীণভাবে সম্পন্ন হয়।
14, কাস্টমাইজড খাদ প্রকার:
