| উৎপত্তি স্থল: | জিয়াংসু, চীন (মূল ভূখণ্ড) |
| পরিচিতিমুলক নাম: | Jkongmotor |
| সাক্ষ্যদান: | CE, ROHS,ISO9001 |
| মডেল নম্বার: | JKBLD1100 |
| ন্যূনতম চাহিদার পরিমাণ: | 3-10PCS |
|---|---|
| মূল্য: | US$47~US$50 |
| প্যাকেজিং বিবরণ: | <i>with export carton .</i> <b>রপ্তানি শক্ত কাগজ সঙ্গে.</b> <i>big quantity with pallet</i> <b>তৃণশয |
| ডেলিভারি সময়: | নমুনার জন্য, 7-15 দিন / ব্যাচের জন্য, 15-25 দিন |
| পরিশোধের শর্ত: | টি/টি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন, এল/সি |
| যোগানের ক্ষমতা: | 100000pcs/মাস |
| মডেল নাম্বার.: | JKBLD1100 | সরবরাহ ভোল্টেজ: | AC80V-250V |
|---|---|---|---|
| বর্তমান: | 0A - 5A | ওজন: | 600 গ্রাম |
| প্রত্যয়িত: | সিই RoHS | মিলেছে মোটর: | 0 - 1100w |
| লক্ষণীয় করা: | 110BLS Brushless Dc মোটর কন্ট্রোলার,1100W Brushless Dc মোটর কন্ট্রোলার,5A Brushless DC মোটর ড্রাইভার |
||

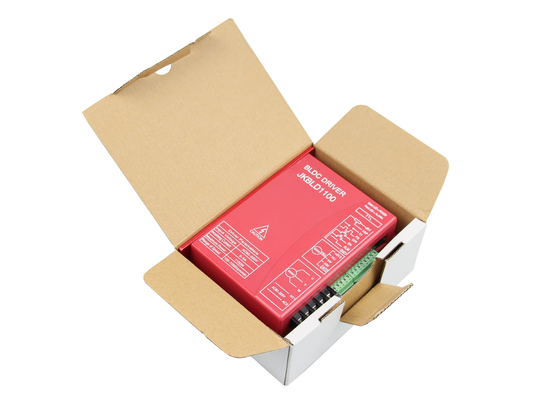

AC80V-250V 0-5A 1100W JKBLD1100 110BLS মোটর ব্রাশলেস ডিসি মোটর ড্রাইভার/নিয়ন্ত্রক
| পণ্য সিরিজ | খুঁটি নং | রেটেড ভোল্টেজ | নির্ধারিত গতি | রেট ঘূর্ণন সঁচারক বল | হারের ক্ষমতা | মোটর দৈর্ঘ্য |
| 42 মিমি বিএলডিসি মোটর | 8 | 24v | 4000rpm | 0.0625~0.25Nm | 26~105w | 41 ~ 100 মিমি |
| 57 মিমি বিএলডিসি মোটর | 4 | 36v | 4000rpm | 0.055~0.44Nm | 23~184w | 37~107 মিমি |
| 60mm BLDC মোটর | 8 | 48v | 3000rpm | 0.3~1.2Nm | 94~377w | 78 ~ 120 মিমি |
| 80mm BLDC মোটর | 4 | 48v | 3000rpm | 0.35~1.4Nm | 110~440w | 78 ~ 138 মিমি |
| 86 মিমি বিএলডিসি মোটর | 8 | 48v | 3000rpm | 0.35~2.1Nm | 110~660w | 71~138.5 মিমি |
| 110 মিমি বিএলডিসি মোটর | 8 | 310v | 3000rpm | 1.65~6.6Nm | 518~2073w | 83 ~ 173 মিমি |
| 130mm BLDC মোটর | 10 | 310v | 3000rpm | 2.39~11.94Nm | 750~2500w | 115~190 মিমি |
| শুধুমাত্র প্রতিনিধি পণ্যগুলির জন্য উপরে, বিশেষ অনুরোধের পণ্যগুলি গ্রাহকের অনুরোধ অনুযায়ী তৈরি করা যেতে পারে। | ||||||
পন্যের স্বল্প বিবরনী:
প্রধান বৈশিষ্ট্য:
এটি একটি বহিরাগত গতি প্রদর্শন বোর্ড JK110BLS সঙ্গে সংযুক্ত করা যেতে পারে, দেখাচ্ছে গতি, সেট ড্রাইভ পরামিতি;
এটি কম গতির ঘূর্ণন সঁচারক বল সঙ্গে ডবল গতি বন্ধ বর্তমান নকশা আছে এবং মসৃণ অপারেশন;
এটির সর্বোচ্চ গতি 10000rpm/min সহ উচ্চ গতির আউটপুট রয়েছে;
গতি নিয়ন্ত্রণ মোড একটি বহিরাগত PWM গতি এবং বাহ্যিক potentiometer গতি;
এটিতে EN, DIR, X1 সংকেত নিয়ন্ত্রণের দিক রয়েছে;
এটি FG সংকেত আউটপুট করতে পারে (অপ্টোইলেক্ট্রনিক বিচ্ছিন্নতা, গেট আউটপুট);
এটি ব্যবহারকারীর সনাক্ত করার জন্য ALM সংকেত আউটপুট করতে পারে (অপ্টোইলেক্ট্রনিক বিচ্ছিন্নতা, গেট আউটপুট);
এটিতে ওভার-কারেন্ট, ওভারভোল্টেজ, আন্ডার ভোল্টেজ, ফ্যান কন্ট্রোল এবং হল সেন্সর ফেজ ত্রুটি, মোটর স্টলিং এবং অন্যান্য সুরক্ষা ফাংশন রয়েছে;
বৈদ্যুতিক স্পেসিফিকেশন:
(1) পরিবেশগত তাপমাত্রা: 25℃
| পাওয়ার সাপ্লাই |
AC80V～220V সরাসরি কারেন্ট (মোটর পাওয়ার নির্বাচন অনুযায়ী ক্ষমতা) |
| সর্বাধিক ইনপুট বর্তমান |
5A এর বেশি নয় (মোটর এবং রেট লোড অনুযায়ী) |
| সর্বোচ্চ শক্তি | সর্বাধিক 1100W (ওভার পাওয়ার মোটর কঠোরভাবে নিষিদ্ধ) |
| অভিযোজিত মোটর | অভিযোজিত আউটপুট শক্তি≤750W মোটর |
| অন্তরণ প্রতিরোধের | সাধারণ তাপমাত্রা 500MΩ |
| নিরোধক শক্তি | সাধারণ তাপমাত্রা এবং চাপ 0.5KV, 1 মিনিট |
(2) পরিবেশগত পরামিতি

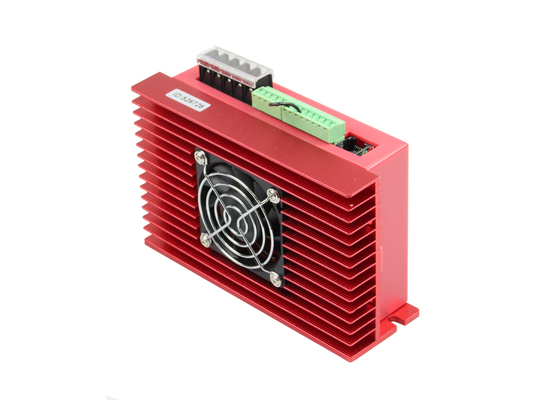

| কুলিং পদ্ধতি | প্রাকৃতিক বায়ু শীতল এবং জোরপূর্বক বায়ু শীতল | |
| পরিবেশ | অবস্থা | ধুলো, তেল কুয়াশা এবং ক্ষয়কারী গ্যাস এড়িয়ে চলুন |
| তাপমাত্রা | 0℃～+50℃ | |
| আর্দ্রতা | ﹤80% RH, কোন ঘনীভবন নেই, তুষারপাত নেই | |
| কম্পন |
﹤0.5G(4.9m/s210Hz-60Hz (অ-নিরবচ্ছিন্ন অপারেশন) |
|
| সংরক্ষিত তাপমাত্রা | -20℃～+65℃ | |
| আকার | 150mmX97.5mmX53mm | |
| ওজন | প্রায় 0.55 কেজি | |
বিঃদ্রঃ:স্টোরেজ পরিবেশের তাপমাত্রায় নাটকীয় পরিবর্তনের কারণে, এটি ঘনীভবন বা হিম গঠন করা সহজ।এই ক্ষেত্রে, ড্রাইভটি 12 ঘন্টা বা তার বেশি সময়ের জন্য স্থাপন করা উচিত।যতক্ষণ না ড্রাইভের তাপমাত্রা এবং পরিবেষ্টিত তাপমাত্রা সামঞ্জস্যপূর্ণ হয়, ততক্ষণ এটি পাওয়ারে থাকতে পারে।

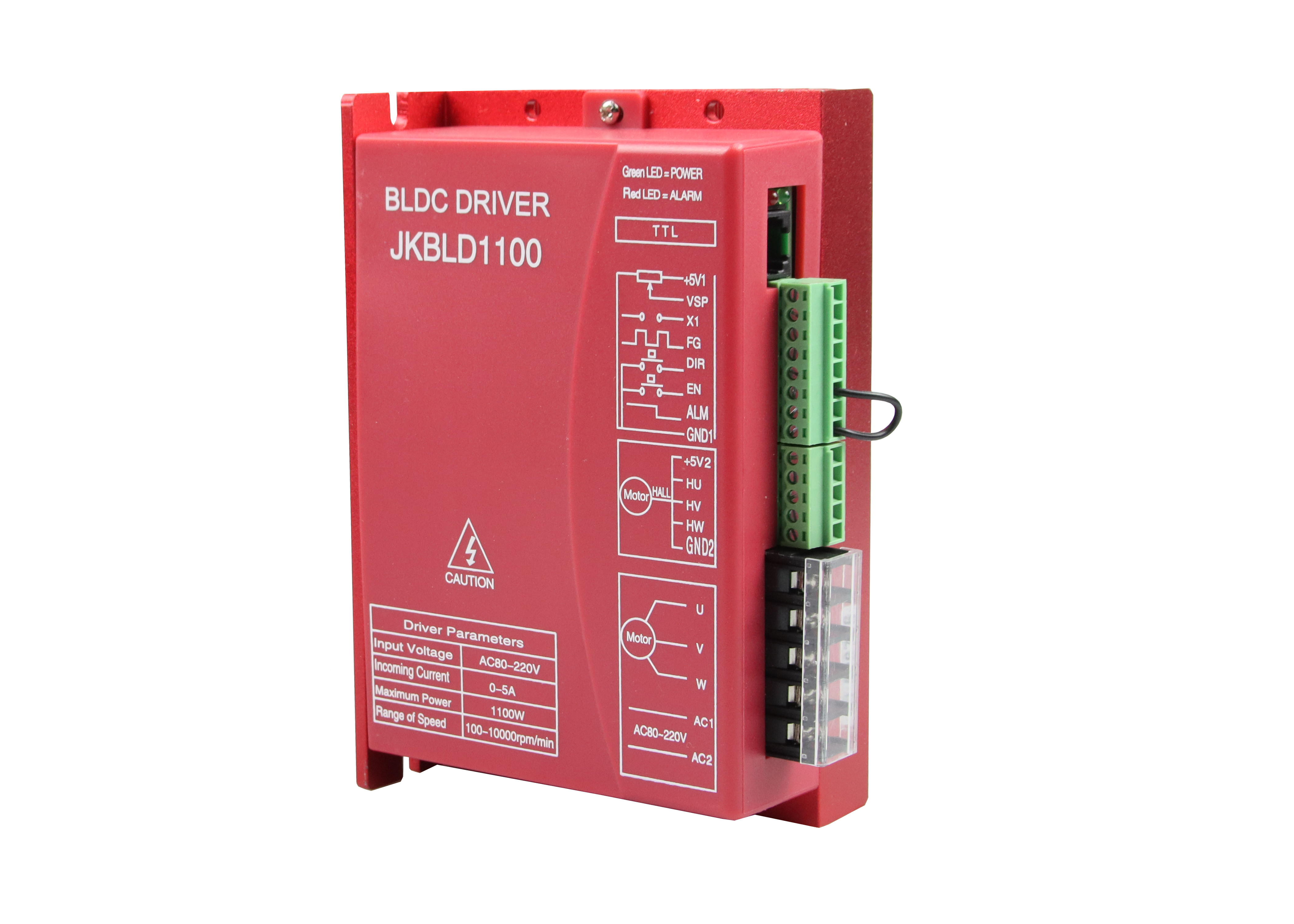

টার্মিনাল ইন্টারফেস বিবরণ:
| ফাংশন | মার্ক | বর্ণনা |
| সূচক আলো | শক্তি | সবুজ শক্তি সূচক হালকা হলে, এটি দেখায় যে শক্তি স্বাভাবিক। |
| এএলএম | যদি লাল স্থিতি নির্দেশক ধীর ফ্ল্যাশ হয়, এর অর্থ অপেক্ষা করা;দ্রুত ফ্ল্যাশ মানে অপারেশন;এটি সর্বদা আলো দেয় যার অর্থ ফল্ট বা অফ-লাইন; | |
| RS232 যোগাযোগ পোর্ট | টিটিএল | গতি প্রদর্শনের জন্য এটি একটি বহিরাগত গতি প্রদর্শন বোর্ড JK-BL01 এর সাথে সংযুক্ত করা যেতে পারে।JK-BL01 এছাড়াও ড্রাইভ প্যারামিটার সেট করতে পারে।বিস্তারিত JK-BL01 নির্দেশাবলীতে দেখানো হয়েছে |
| নিয়ন্ত্রণ সংকেত পোর্ট | +5V1 | কন্ট্রোল সিগন্যাল পাওয়ার+(ইনার পাওয়ার আউটপুট) |
| ভিএসপি |
বাহ্যিক গতি নিয়ন্ত্রণ সংকেত নিয়ন্ত্রণ উপায়: (1) VSP পরিবর্তন করার জন্য একটি potentiometer এর সাথে সংযোগ করে, তারপর এটি 0 ~ 100% গতি সমন্বয় সম্পূর্ণ করতে পারে।পরিসীমা 0-5V; (2) PWM দ্বারা গতি নিয়ন্ত্রণ: ইতিবাচক টার্মিনালগুলি VSP-এর সাথে সংযোগ করে, এবং নেতিবাচক টার্মিনালগুলি GND1-এর সাথে সংযোগ করে, শুল্ক চক্র পরিবর্তন করতে VSP দ্বারা ফ্রিকোয়েন্সি ইনপুট করে, এবং গতি পরিবর্তিত হয়, পরিসীমা হল 100-100KHz |
|
| X1 | ইনপুট সিগন্যাল, নিম্ন স্তরে ব্রেক বা GND1, লাল আলো বন্ধ রাখুন (ব্রেক ব্রেকিং ফোর্স গ্রাহকের প্রয়োজন অনুসারে সামঞ্জস্য করা যেতে পারে), যখন X1 +5V1 বা কোনো পোর্ট ছাড়াই সংযুক্ত থাকে, তখন মোটর চলতে থাকে। | |
| FG | মোটর গতি পালস আউটপুট এই সংকেত ফ্রিকোয়েন্সি পরিমাপ করা হয়.তারপর এটিকে প্রকৃত মোটর গতিতে রূপান্তরিত করে। | |
| ডিআইআর | ঘূর্ণমান দিক উচ্চ এবং নিম্ন বৈদ্যুতিক স্তর দ্বারা নিয়ন্ত্রিত হয়, মোটর ফরোয়ার্ড: GND1 এর সাথে সংযুক্ত, মোটর বিপরীত দিকে (anticlockwise); GND1 ছাড়া বা +5V এর সাথে সংযুক্ত, মোটর এগিয়ে (ঘড়ির কাঁটার দিকে) | |
| EN | GND1 এর সাথে সংযুক্ত EN, মোটর কাজ করতে পারে (অনলাইন স্থিতি); +5V1 এর সাথে সংযুক্ত বা সংযুক্ত না থাকলে, মোটর কাজ করতে পারে না (অফলাইন অবস্থা এবং লাল আলো কাজ করতে থাকে) | |
| এএলএম | ALM সংকেত আউটপুট।যখন বিদ্যুত বিপদে থাকে, তখন কারেন্ট প্রবাহ ধীর হয়ে যায়। | |
| GND1 | সিগন্যালের পাওয়ার সাপ্লাই নিয়ন্ত্রণ করুন | |
| হল কন্ট্রোল পোর্ট | +5V2 | + মোটরের হল পাওয়ার |
| HU | হল সেন্সর সংকেত U ফেজ ইনপুট | |
| এইচভি | হল সেন্সর সিগন্যাল ভি ফেজ ইনপুট | |
| HW | হল সেন্সর সংকেত W ফেজ ইনপুট | |
| GND2 | মোটরের হল পাওয়ার সাপ্লাই | |
| মোটর এবং শক্তি | U, V, W | মোটরের তিন-ফেজ আউটপুট সংকেত |
| AC1, AC2 | ইনপুট পাওয়ার হল AC80V～250V। (বোর্ডগুলি AC80V-220V দেখায়) |
সাধারণ সমস্যা
1. আপনি যখন প্রথম ড্রাইভ ব্যবহার করবেন তখন যত তাড়াতাড়ি সম্ভব এটি কীভাবে শুরু করা যায়?
আপনি পাওয়ার কর্ড, মোটর লাইন, হল লাইন সঠিকভাবে সংযোগ করার পরে, বাহ্যিক পটেনটিওমিটার ধীরে ধীরে ত্বরান্বিত হয়।মোটরটি সঠিকভাবে চালু হওয়ার পরে, আপনি সক্ষম, দিকনির্দেশ এবং অন্যান্য ফাংশন পরীক্ষা করতে পারেন।আপনি যদি পণ্যটির সাথে অপরিচিত হন তবে প্রাথমিক ব্যবহার পরীক্ষার পরে করা উচিত।এবং তারপর এটি প্রকৃত ব্যবহারের জন্য ইনস্টল করা যেতে পারে।
2. বিদ্যুৎ সরবরাহ বিপরীত হলে কী হবে?
এটি অবিলম্বে ড্রাইভ বার্ন করবে।
3. উপরের কন্ট্রোল সিগন্যাল ভোল্টেজের সর্বোচ্চ কত?
গতি নিয়ন্ত্রণ সংকেতের সর্বোচ্চ ভোল্টেজ হল 5V।এই ভোল্টেজ অতিক্রম করলে ড্রাইভটি পুড়ে যাবে।
4. ড্রাইভার দীর্ঘ সময়ের জন্য কাজ করার পরে, শেল গরম হয়।এটা কি স্বাভাবিক?
হ্যাঁ, এটা.কক্ষ তাপমাত্রায়, দীর্ঘ কাজের ঘন্টা পরে, এটি 90 ডিগ্রী পর্যন্ত হয়।এবং এটি কর্মক্ষমতা প্রভাবিত করবে না.
5. পাওয়ার ইন্ডিকেটর হালকা, কিন্তু মোটর ঘুরিয়ে নাড়াচাড়া করে না, এর কারণ কি?
ফেজ লাইন এবং হল লাইনে ভুল থাকতে পারে।মোটর ম্যানুয়াল অনুযায়ী তারের পুনরায় শক্তি যোগান.
6. এই ড্রাইভের মাধ্যমে কি আমার মোটরের গতি 6000 এ স্থানান্তরিত হতে পারে?
ব্রাশবিহীন মোটরের সর্বোচ্চ গতি মোটরের পরামিতি দ্বারা নির্ধারিত হয়।ড্রাইভটি মোটর গতি 0 থেকে সর্বোচ্চ গতিতে নিয়ন্ত্রণ করতে পারে।
7. আমার ইতিমধ্যে একটি মোটর আছে এবং কিভাবে তারের পরে এই ড্রাইভটি ইনস্টল করব?
আপনাকে প্রথমে মোটর ফেজ এবং হল লাইনের সংজ্ঞা নির্ধারণ করতে হবে এবং তারপরে আপনি তারের সাথে এটি সংযোগ করতে পারেন।আপনি যদি নিশ্চিত না হন তবে আপনাকে মোটর নির্মাতাদের জিজ্ঞাসা করতে হবে।ভুল তারের ড্রাইভের ক্ষতি হতে পারে।
8. আমি কি এই ড্রাইভে কিছু বৈশিষ্ট্য যোগ করতে পারি বা নতুন পণ্য বিকাশ করতে পারি?
হ্যাঁ, আমাদের সাথে যোগাযোগ করুন.
