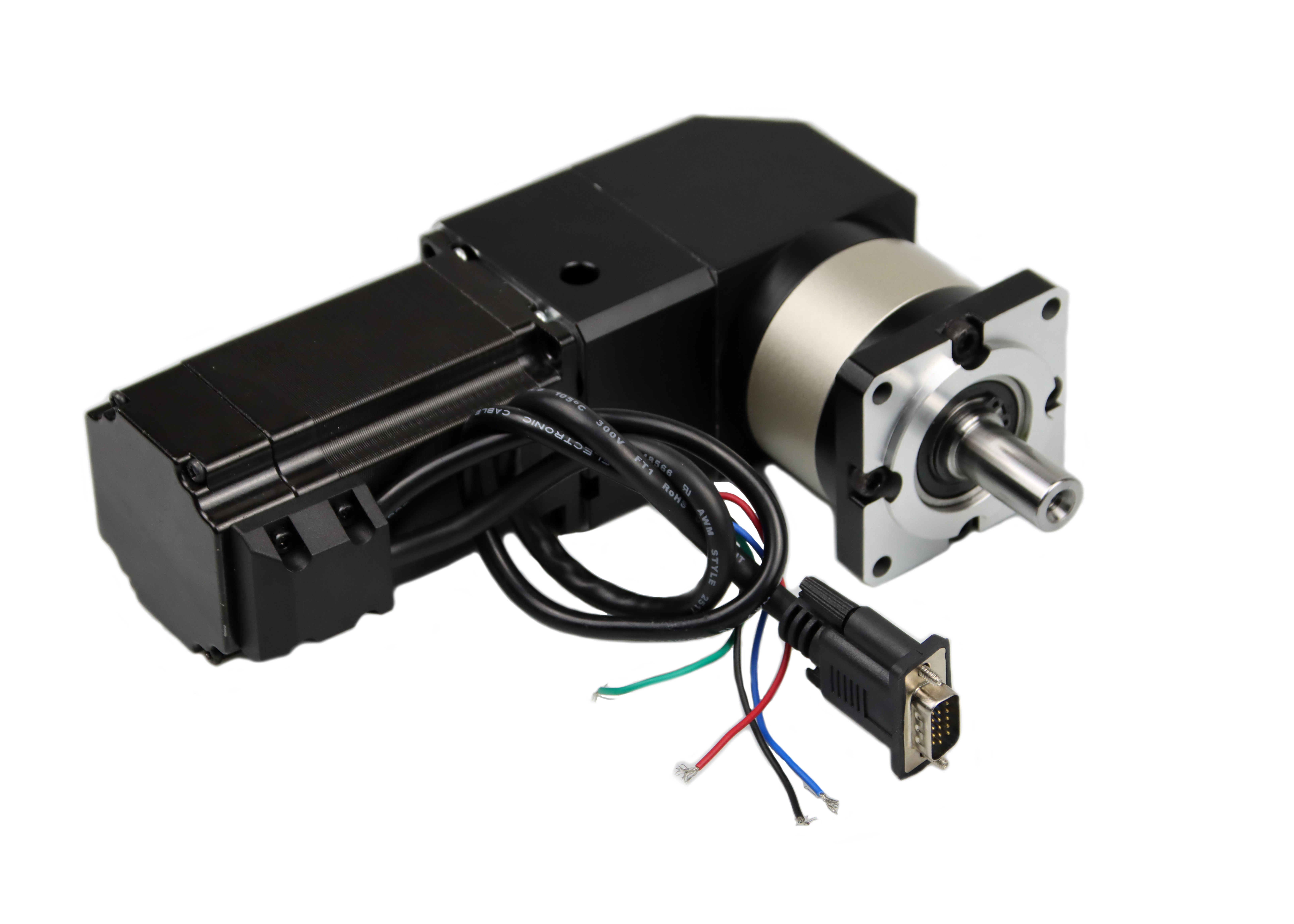

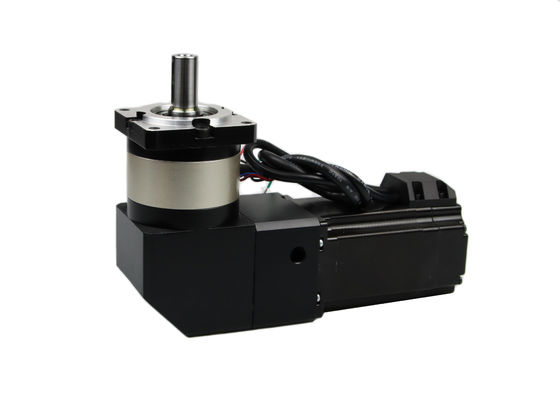

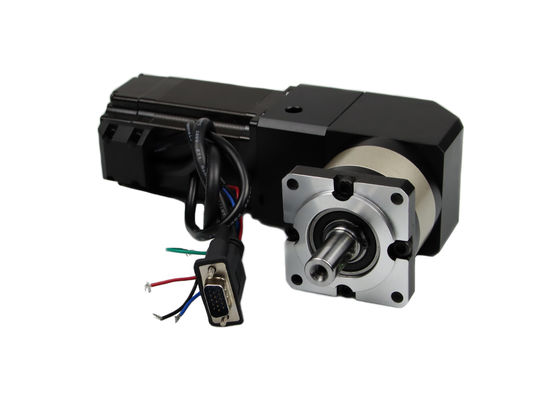

Nema23 18kg.Cm 4.2A WPLF60 1: 3 90 ডিগ্রী এঙ্গেল গিয়ারবক্স সহ CNC Stepepr মোটর

Nema23 18kg.cm 4.2A WPLF60 1: 3 90 ডিগ্রী এঙ্গেল গিয়ারবক্স সহ গিয়ার্ড সিএনসি স্টেপপ্র মোটর

1. স্টেপার মোটরের জেনারেল স্পেসিফিকেশন:

• তাপমাত্রা বৃদ্ধি: 80 below এর নিচে
• পরিবেষ্টিত তাপমাত্রা: -20 ℃ ~ + 50
• অন্তরণ প্রতিরোধের: সর্বনিম্ন 100MΩ, 500VDC
• নিরোধক শক্তি: 500VAC 1 মিনিটের জন্য
• খাদ রেডিয়াল ক্লিয়ারেন্স: 0.02 সর্বোচ্চ (450 গ্রাম লোড)
• খাদ অক্ষীয় ক্লিয়ারেন্স: 0.08 সর্বোচ্চ।(450 গ্রাম লোড)
• সর্বোচ্চ রেডিয়াল বল: 28N (ফ্ল্যাঞ্জ থেকে 20 মিমি)
• সর্বোচ্চ অক্ষীয় বল: 10N

• ধাপ কোণ (ডিগ্রী): 1.8 ডিগ্রী
• ধাপ ২
• প্রকার: হাইব্রিড
• মডেল নম্বর: NEMA23
• মডেল: JK57HS76-4204BFED-0.35M+WPLF60
• হোল্ডিং টর্ক: 18kg.cm;
• বর্তমান / ফেজ: 14.2A
• মোটর দৈর্ঘ্য: 76 মিমি
• এনকোডারের দৈর্ঘ্য: 20 মিমি
• খাদ ব্যাস: 8 মিমি
• খাদ দৈর্ঘ্য: 21mm
• আকার: প্রায় 57x57x76 মিমি


2. Nema23 ধাপ মোটর বৈদ্যুতিক স্পেসিফিকেশন:

মডেল নাম্বার.	ধাপ কোণ	মোটর দৈর্ঘ্য	কারেন্ট /পর্যায়	প্রতিরোধ /পর্যায়	প্ররোচনা /পর্যায়	জিভ ধরে	লিডের #	ডিটেন্ট টর্ক	转 রটার জড়তা	ভর
	(°)	(এল) মিমি	ক	Ω	mH	এনএম	না।	g.cm	g.cm	কেজি
JK57HS41-1006	1.8	41	ঘ	7.1	8	0.48	6	250	150	0.47
JK57HS41-2008	1.8	41	2	1.4	1.4	0.39	8	250	150	0.47
JK57HS41-2804	1.8	41	2.8	0.7	1.4	0.55	4	250	150	0.47
JK57HS51-1006	1.8	৫১	ঘ	6.6	8.2	0.72	6	300	230	0.59
JK57HS51-2008	1.8	৫১	2	1.8	2.7	0.9	8	300	230	0.59
JK57HS51-2804	1.8	৫১	2.8	0.83	2.2	1.01	4	300	230	0.59
JK57HS56-2006	1.8	56	2	1.8	2.5	0.9	6	350	280	0.68
JK57HS56-2108	1.8	56	2.1	1.8	2.5	ঘ	8	350	280	0.68
JK57HS56-2804	1.8	56	2.8	0.9	2.5	1.2	4	350	280	0.68
JK57HS64-2804	1.8	64	2.8	0.8	2.3	ঘ	4	400	300	0.75
JK57HS76-2804	1.8	76	2.8	1.1	3.6	1.89	4	600	440	1.1
JK57HS76-3006	1.8	76	3	ঘ	1.6	1.35	6	600	440	1.1
JK57HS76-3008	1.8	76	3	ঘ	1.8	১.৫	8	600	440	1.1
JK57HS82-3004	1.8	82	3	1.2	4	2.1	4	1000	600	1.2
JK57HS82-4008	1.8	82	4	0.8	1.8	2	8	1000	600	1.2
JK57HS82-4204	1.8	82	4.2	0.7	2.5	2.2	4	1000	600	1.2
JK57HS100-4204	1.8	100	4.2	0.75	3	3	4	1100	700	1.3
JK57HS112-3004	1.8	112	3	1.6	7.5	3	4	1200	800	1.4
JK57HS112-4204	1.8	112	4.2	0.9	8.8	3.1	4	1200	800	1.4

আমরা গিয়ারবক্স অনুপাত উত্পাদন 1: 3,1: 10 অন্তর্ভুক্ত।

3. 90 ড্রাগ্রি এঙ্গেল গিয়ারবক্স সহ JK57HS76 হাইব্রিড স্টেপার মোটর আঁকা:


4. সরঞ্জাম উত্পাদন:



5. উৎপাদন প্রক্রিয়া:

6. হাইব্রিড 57 মিমি স্টেপার মোটরের সুবিধা

মোটর নির্মাণে সহজ, নির্ভরযোগ্য।
স্থির অবস্থায়, মোটরটিতে সম্পূর্ণ টর্ক রয়েছে।
মোটর কম ব্যয়বহুল।
তাদের সামান্য রক্ষণাবেক্ষণ প্রয়োজন।
স্টেপার মোটরের একটি দুর্দান্ত এবং সঠিক শুরু, থামানো এবং বিপরীত প্রতিক্রিয়া রয়েছে।

7. Nema23/57mm বৈদ্যুতিক মোটর অ্যাপ্লিকেশন:

যেহেতু স্টেপার মোটর ডিজিটালভাবে একটি ইনপুট পালস ব্যবহার করে নিয়ন্ত্রিত হয়, সেগুলি কম্পিউটার নিয়ন্ত্রিত সিস্টেমের ব্যবহারের জন্য উপযুক্ত।
এগুলি মেশিন টুলের সংখ্যাসূচক নিয়ন্ত্রণে ব্যবহৃত হয়।
টেপ ড্রাইভ, ফ্লপি ডিস্ক ড্রাইভ, প্রিন্টার এবং বৈদ্যুতিক ঘড়ি ব্যবহার করা হয়।
স্টেপার মোটর XY প্লটার এবং রোবোটিক্সেও ব্যবহার করে।
এটি টেক্সটাইল শিল্প এবং ইন্টিগ্রেটেড সার্কিট ফ্যাব্রিকেশনে ব্যাপক প্রয়োগ রয়েছে।
স্টেপার মোটরের অন্যান্য অ্যাপ্লিকেশনগুলি গ্রহগুলির বৈজ্ঞানিক অনুসন্ধানের জন্য চালু করা মহাকাশযানগুলিতে রয়েছে।
এই মোটরগুলি বিভিন্ন ধরণের বাণিজ্যিক, চিকিৎসা এবং সামরিক অ্যাপ্লিকেশনও খুঁজে পায় এবং বিজ্ঞান কল্পকাহিনী চলচ্চিত্র তৈরিতেও ব্যবহৃত হয়।
কব্জির ঘড়িতে মাইক্রোওয়াটের স্টেপার মোটর ব্যবহার করা হয়।
মেশিন টুলে, কয়েক দশক কিলোওয়াট রেটিং সহ স্টেপার মোটর ব্যবহার করা হয়।
