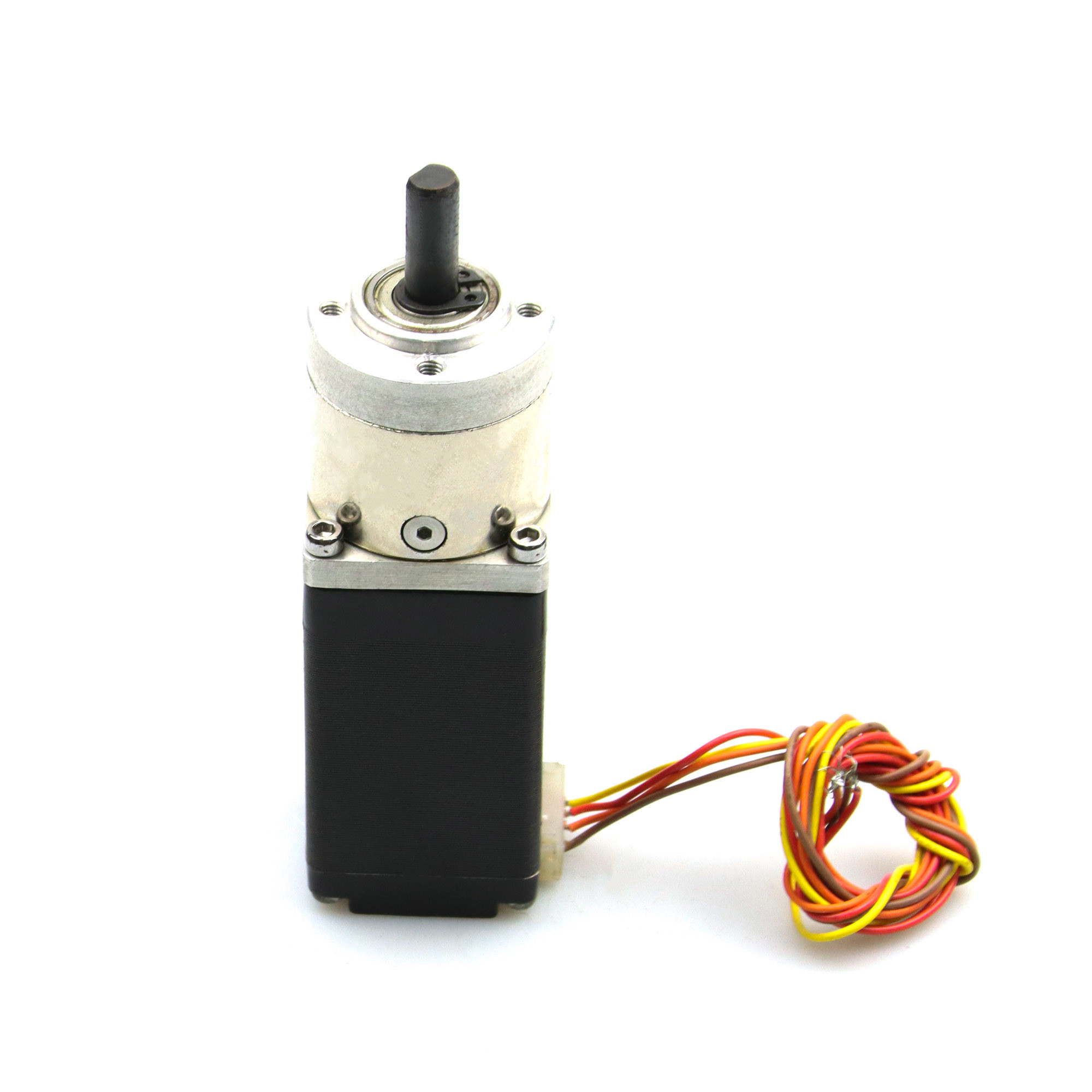

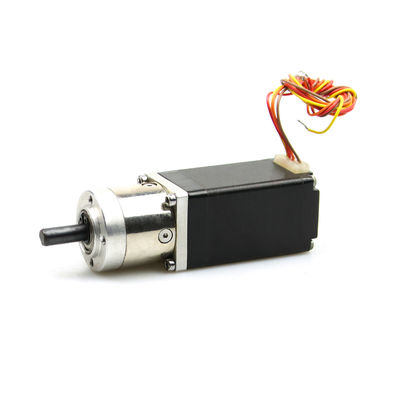

Nema11 28HSP 1200g.Cm গিয়ারবক্স সহ টর্কে মিনিয়েচার স্টেপার মোটর হোল্ডিং

নেমা 11 মিনি 28HSP 1200g.cm প্ল্যানেটারি গিয়ারবক্স স্টেপার মোটর সহ টর্ক ধরে রেখেছে

স্টেপার মোটরগুলি তাদের সঠিক অবস্থান ক্ষমতা এবং কম গতিতে উচ্চ টর্ক বিতরণের জন্য পরিচিত, তবে মোটরটি লোড এবং অ্যাপ্লিকেশন প্যারামিটারের সাথে মেলে তা নিশ্চিত করার জন্য, হারিয়ে যাওয়া পদক্ষেপ বা মোটর আটকে যাওয়ার সম্ভাবনা হ্রাস করার জন্য তাদের যত্নশীল আকারের প্রয়োজন।স্টেপার মোটর সিস্টেমে একটি গিয়ারবক্স যুক্ত করা লোড-টু-মোটর জড়তা অনুপাত হ্রাস করে, লোডে টর্ক বাড়িয়ে এবং মোটর দোলন কমিয়ে মোটরের কর্মক্ষমতা উন্নত করতে পারে।


1. স্টেপার মোটরের জেনারেল স্পেসিফিকেশন:

• ধাপ কোণ (ডিগ্রী): 1.8 ডিগ্রী
• দশা ২
• প্রকার: হাইব্রিড
• মডেল নম্বর: NEMA11
• মডেল: JK28HS51-0674PG5.18
• হোল্ডিং টর্ক: 1200g.cm
• বর্তমান / পর্যায়: 0.67A
• মোটর দৈর্ঘ্য: 51 মিমি
• অক্ষের ব্যাস: 6 মিমি
• তাপমাত্রা বৃদ্ধি: 80 below এর নিচে
• পরিবেষ্টিত তাপমাত্রা: -20 ℃ ~ + 50
• অন্তরণ প্রতিরোধের: সর্বনিম্ন 100MΩ, 500VDC
• ডাইলেট্রিক শক্তি: 500VAC 1 মিনিটের জন্য
• খাদ রেডিয়াল ক্লিয়ারেন্স: 0.02 সর্বোচ্চ (450 গ্রাম লোড)
• খাদ অক্ষীয় ক্লিয়ারেন্স: 0.08 সর্বোচ্চ।(450 গ্রাম লোড)
• সর্বোচ্চ রেডিয়াল বল: 28N (ফ্ল্যাঞ্জ থেকে 20 মিমি)
• সর্বোচ্চ অক্ষীয় বল: 10N
• আকার: প্রায় 28x28x51 মিমি


2. Nema11 stepper moror এর বৈদ্যুতিক স্পেসিফিকেশন

মডেল নাম্বার.	ধাপ কোণ	মোটর দৈর্ঘ্য	কারেন্ট /পর্যায়	প্রতিরোধ /পর্যায়	প্ররোচনা /পর্যায়	জিভ ধরে	লিডের #	রটার জড়তা	মোটর ওজন
	(°)	(এল) মিমি	ক	Ω	mH	g.cm	না।	g.cm	কেজি
JK28HS32-0674PG5.18	1.8	32	0.67	5.6	3.4	600	4	9	0.11
JK28HS45-0674PG51	1.8	45	0.67	6.8	4.9	950	4	12	0.14
JK28HS51-0674PG71	1.8	৫১	0.67	9.2	7.2	1200	4	18	0.2

3. এনকোডার সহ JK28HS51 স্টেপ মোটর অঙ্কন:


4. সরঞ্জাম উত্পাদন:



5. উৎপাদন প্রক্রিয়া:

6. হাইব্রিড স্টেপার মোটরের সুবিধা

মোটর নির্মাণে সহজ, নির্ভরযোগ্য।
স্থির অবস্থায়, মোটরটিতে সম্পূর্ণ টর্ক রয়েছে।
মোটর কম ব্যয়বহুল।
তাদের সামান্য রক্ষণাবেক্ষণ প্রয়োজন।
স্টেপার মোটরটির একটি চমৎকার এবং সঠিক শুরু, থামানো এবং বিপরীত প্রতিক্রিয়া রয়েছে।
