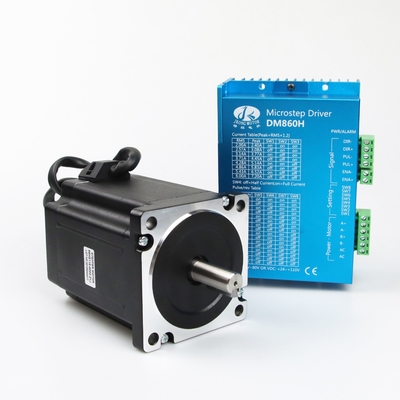

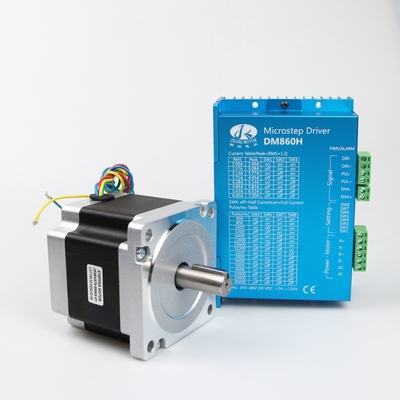

DM860H 2 ফেজ 7.2A Nema34 স্টেপার মোটর কন্ট্রোলার অ্যান্টি রেজোন্যান্স

ওverview

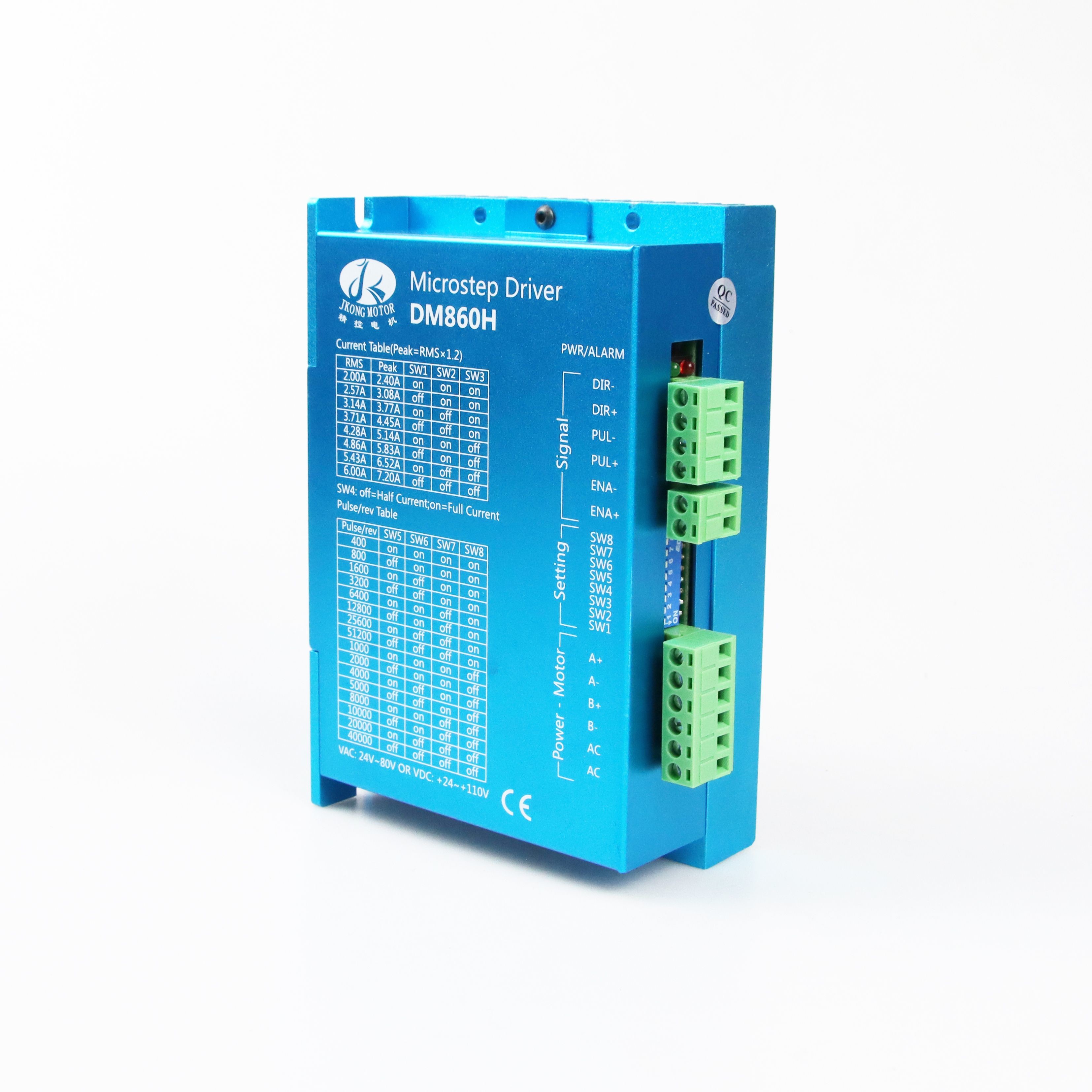

DM860H হল একটি নতুন প্রজন্মের ডিজিটাল 2-ফেজ স্টেপার মোটর ড্রাইভার, একটি 32-বিট ডিএসপি প্রসেসরের উপর ভিত্তি করে, অ্যান্টি-রিজোন্যান্স, কম শব্দ, মাইক্রো-স্টেপ এবং নিম্ন তাপমাত্রা বৃদ্ধি প্রযুক্তির সমন্বয় উল্লেখযোগ্যভাবে স্টেপার মোটরের কার্যকারিতা উন্নত করে, কম শব্দ, ছোট কম্পন, নিম্ন তাপমাত্রা বৃদ্ধি এবং উচ্চ-গতির টর্ক রয়েছে।ড্রাইভার অনলাইন অভিযোজিত পিআইডি প্রযুক্তি ব্যবহার করে, ম্যানুয়াল সমন্বয় ছাড়াই স্বয়ংক্রিয়ভাবে বিভিন্ন মোটরের জন্য সর্বোত্তম পরামিতি তৈরি করা যেতে পারে এবং সর্বোত্তম কর্মক্ষমতা অর্জন করতে পারে।সরবরাহ ভোল্টেজ পরিসীমা 18VAC থেকে 80VAC বা 24VDC থেকে 110VDC, বিভিন্ন 2-ফেজ হাইব্রিড স্টেপিং মোটর চালানোর জন্য উপযুক্ত যা 7.2A এর নিচে ফেজ কারেন্ট।মাইক্রোস্টেপ সম্পূর্ণ ধাপ থেকে 51200steps/rev-এ সেট করা যেতে পারে এবং আউটপুট কারেন্ট 2.4A থেকে 7.2A পর্যন্ত সেট করা যেতে পারে;স্বয়ংক্রিয় নিষ্ক্রিয়-কারেন্ট হ্রাস, স্ব-পরীক্ষা, ওভারভোল্টেজ, আন্ডার-ভোল্টেজ এবং ওভার-কারেন্ট সুরক্ষা সহ।

গ2 ফেজ স্টেপার মোটর ড্রাইভারের ommon সূচক

স্টেপার মোটর এবং স্টেপার ড্রাইভ কি?

স্টেপার মোটর একটি বিশেষ মোটর যা বিশেষভাবে গতি এবং অবস্থানের সুনির্দিষ্ট নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।এটি একটি নির্দিষ্ট কোণে ধাপে ধাপে চলে (যাকে "স্টেপ অ্যাঙ্গেল" বলা হয়), তাই একে স্টেপার মোটর বলা হয়।এর বৈশিষ্ট্য হল কোন পুঞ্জীভূত ত্রুটি নেই।এটি কন্ট্রোলার থেকে প্রতিটি পালস সংকেত গ্রহণ করে এবং মোটরটি ড্রাইভারের ড্রাইভের অধীনে একটি নির্দিষ্ট কোণে চলে, তাই এটি বিভিন্ন খোলা লুপ নিয়ন্ত্রণে ব্যাপকভাবে ব্যবহৃত হয়।

স্টেপার ড্রাইভার হল একটি পাওয়ার এম্প্লিফায়ার যা স্টেপার মোটর চালাতে পারে।এটি নিয়ামক দ্বারা প্রেরিত পালস সংকেতকে স্টেপার মোটরের পাওয়ার সিগন্যালে রূপান্তর করতে পারে।মোটরের গতি পালস ফ্রিকোয়েন্সির সমানুপাতিক, তাই নিয়ন্ত্রণ পালস ফ্রিকোয়েন্সি সঠিকভাবে সামঞ্জস্য করা যেতে পারে।ডাল সংখ্যা নিয়ন্ত্রণ করে সঠিক অবস্থান অর্জন করা যেতে পারে।

ড্রাইভার বিভাজন কি?স্টেপিং মোটরের গতি এবং পালস ফ্রিকোয়েন্সির মধ্যে সম্পর্ক কী?

স্টেপিং মোটরের অনন্য কাঠামোর কারণে, কারখানা থেকে বের হওয়ার সময় এটি "মোটরের অন্তর্নিহিত ধাপ কোণ" দ্বারা চিহ্নিত করা হয় (উদাহরণস্বরূপ, 0.9°/1.8°, নির্দেশ করে যে অর্ধ-পদক্ষেপের প্রতিটি ধাপের ঘূর্ণন কোণ 0.9° এবং পুরো ধাপের 1.8°)।

যাইহোক, অনেক নির্ভুলতা নিয়ন্ত্রণ এবং অনুষ্ঠানে, পুরো ধাপের কোণটি খুব বড়, নিয়ন্ত্রণের সঠিকতাকে প্রভাবিত করে এবং কম্পন খুব বড়, তাই একটি মোটর প্রাকৃতিক পদক্ষেপ কোণ সম্পূর্ণ করতে অনেকগুলি পদক্ষেপের প্রয়োজন হয়, যা তথাকথিত উপবিভাগ ড্রাইভ, যে ইলেকট্রনিক ডিভাইসটি এই ফাংশনটি অর্জন করতে পারে তাকে সাবডিভিশন ড্রাইভার বলা হয়।

স্টেপার মোটর ড্রাইভারের অ্যাপ্লিকেশন

এটি লেবেলিং মেশিন, কাটিং মেশিন, প্যাকিং মেশিন, অঙ্কন মেশিন, খোদাই মেশিন, সিএনসি মেশিন ইত্যাদির মতো বিভিন্ন ছোট স্কেল অটোমেশন সরঞ্জাম এবং যন্ত্রগুলিতে প্রয়োগ করা যেতে পারে।কম-কম্পন, কম-শব্দ, উচ্চ-নির্ভুলতা এবং উচ্চ-বেগের জন্য প্রয়োজনীয় সরঞ্জামগুলিতে যখন এটি ব্যবহার করা হয় তখন এটি সর্বদা ভাল কার্য সম্পাদন করে।
