| উৎপত্তি স্থল: | জিয়াংসু, চীন (মূল ভূখণ্ড) |
| পরিচিতিমুলক নাম: | Jkongmotor |
| সাক্ষ্যদান: | CE, ROHS,ISO9001 |
| মডেল নম্বার: | জেবিবিএলএস120 |
| ন্যূনতম চাহিদার পরিমাণ: | 3-10PCS |
|---|---|
| মূল্য: | US $17.00 - US $22.00 |
| প্যাকেজিং বিবরণ: | <i>with export carton .</i> <b>এক্সপোর্ট শক্ত কাগজ সহ</b> <i>big quantity with pallet</i> <b>প্যালেট |
| ডেলিভারি সময়: | নমুনার জন্য, 7-15 দিন / ব্যাচের জন্য, 15-25days |
| পরিশোধের শর্ত: | টি / টি, পেপাল, ওয়েস্টার্ন ইউনিয়ন, এল / সি |
| যোগানের ক্ষমতা: | 50000 পিসি / মাস |
| মোটর প্রকার: | ডিসি মোটর | ইনপুট ভোল্টেজ: | 12V- 30V |
|---|---|---|---|
| মোটর গতি: | 20000rpm | ওজন: | 0.6CE ROHSkg |
| প্রত্যয়িত: | সিই ROHS | মিলেছে মোটর: | 0 - 120W |
| লক্ষণীয় করা: | bldc মোটর চালক,মোটর ড্রাইভার |
||

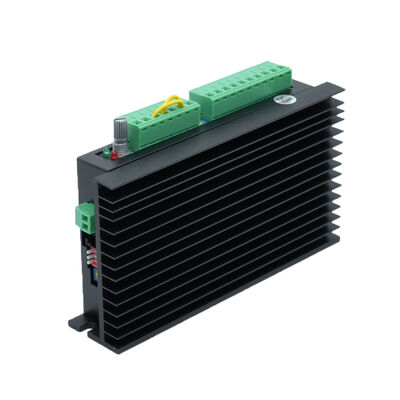

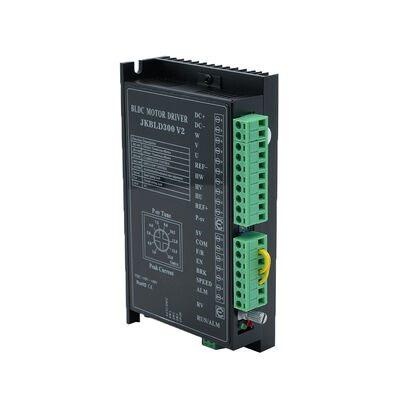

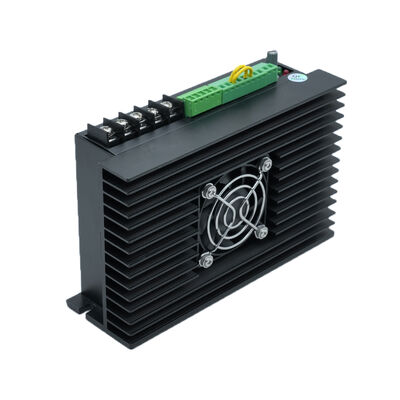

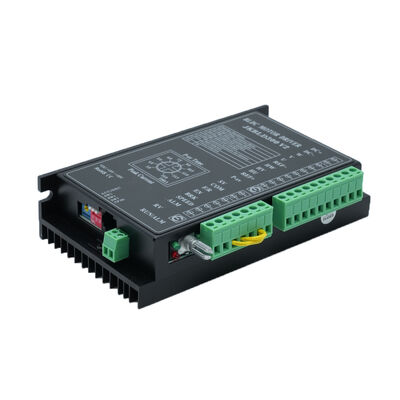

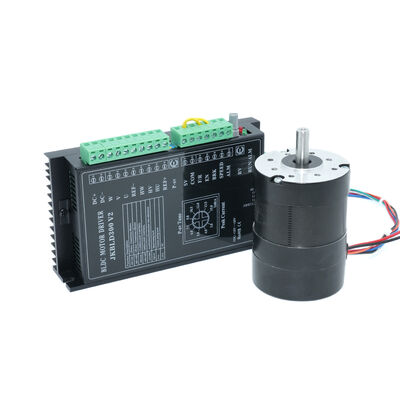

0-120w Bldc মোটরের জন্য 10V~30VDC 0A-8A ব্রাশলেস Dc মোটর ড্রাইভার JKBLD120
| মডেল | |||||
| স্পেসিফিকেশন | ইউনিট | JK57BLS01 | JK57BLS02 | JK57BLS03 | JK57BLS04 |
| ফেজের সংখ্যা | পর্যায় | 3 | |||
| খুঁটির সংখ্যা | খুঁটি | 4 | |||
| রেটেড ভোল্টেজ | ভিডিসি | 36 | |||
| নির্ধারিত গতি | আরপিএম | 4000 | |||
| রেট ঘূর্ণন সঁচারক বল | Nm | 0.11 | 0.22 | 0.33 | 0.44 |
| রেট করা বর্তমান | এম্পস | 2 | 3.6 | 5.3 | ৬.৮ |
| হারের ক্ষমতা | ডব্লিউ | 46 | 92 | 138 | 184 |
| শক্তির শিখরে | Nm | 0.33 | 0.66 | 1 | 1.32 |
| সরবচচ স্রোত | এম্পস | ৬.৮ | 11.5 | 15.5 | 20.5 |
| ফিরে EMF | V/Krpm | 7.7 | 7.4 | 7.3 | 7.1 |
| টর্ক ধ্রুবক | Nm/A | 0.073 | 0.07 | 0.07 | 0.068 |
| রটার জড়তা | gc㎡ | 75 | 119 | 173 | 230 |
| শরীরের দৈর্ঘ্য | মিমি | 47 | 67 | 87 | 107 |
| ওজন | কেজি | 0.44 | 0.75 | 1 | 1.25 |
| সেন্সর | হানিওয়েল | ||||
| অন্তরণ শ্রেণি | খ | ||||
| সংরক্ষণের মাত্রা | IP30 | ||||
| সংগ্রহস্থল তাপমাত্রা | -25～+70℃ | ||||
| অপারেটিং তাপমাত্রা | -15～+50℃ | ||||
| কাজের আর্দ্রতা | 85% আরএইচ | ||||
| কাজের পরিবেশ | আউটডোর (সরাসরি সূর্যালোক নেই), ক্ষয়কারী গ্যাস নেই, দাহ্য গ্যাস নেই, তেলের কুয়াশা নেই, ধুলো নেই | ||||
| উচ্চতা | 1000 মিটার বা তার কম | ||||
| মডেল | |||||
| স্পেসিফিকেশন | ইউনিট | JK60BLS01 | JK60BLS02 | JK60BLS03 | JK60BLS04 |
| ফেজের সংখ্যা | পর্যায় | 3 | |||
| খুঁটির সংখ্যা | খুঁটি | 8 | |||
| রেটেড ভোল্টেজ | ভিডিসি | 48 | |||
| নির্ধারিত গতি | আরপিএম | 3000 | |||
| রেট ঘূর্ণন সঁচারক বল | Nm | 0.3 | 0.6 | 0.9 | 1.2 |
| রেট করা বর্তমান | এম্পস | 2.8 | 5.2 | 7.5 | 9.5 |
| হারের ক্ষমতা | ডব্লিউ | 94 | 188 | 283 | 377 |
| শক্তির শিখরে | Nm | 0.9 | 1.8 | 2.7 | 3.6 |
| সরবচচ স্রোত | এম্পস | ৮.৪ | 15.6 | 22.5 | 28.5 |
| ফিরে EMF | V/Krpm | 12.1 | 12.6 | 12.4 | 13.3 |
| টর্ক ধ্রুবক | Nm/A | 0.116 | 0.12 | 0.118 | 0.127 |
| রটার জড়তা | কেজি সি㎡ | 0.24 | 0.48 | 0.72 | 0.96 |
| শরীরের দৈর্ঘ্য | মিমি | 78 | 99 | 120 | 141 |
| ওজন | কেজি | 0.85 | 1.25 | 1.65 | 2.05 |
| সেন্সর | হানিওয়েল | ||||
| অন্তরণ শ্রেণি | খ | ||||
| সংরক্ষণের মাত্রা | IP30 | ||||
| সংগ্রহস্থল তাপমাত্রা | -25～+70℃ | ||||
| অপারেটিং তাপমাত্রা | -15～+50℃ | ||||
| কাজের আর্দ্রতা | <= 85% RH | ||||
| কাজের পরিবেশ | কোন সরাসরি সূর্যালোক, অ ক্ষয়কারী গ্যাস, দাহ্য গ্যাস, তেল কুয়াশা, কোন ধুলো. | ||||
| উচ্চতা | 1000 মি বা তার নিচে | ||||
| প্যারামিটার | মিন | রেট | সর্বোচ্চ | ইউনিট |
| মোটর হল সেন্সর কোণ | 120°/240° | |||
| ডিসি পাওয়ার ইনপুট | 12 | 24 | 30 | ভি |
| ড্রাইভ বর্তমান আউটপুট | 5 | 8 | ক | |
| উপযুক্ত মোটর গতি | 0 | 20000 | আরপিএম | |
| হল সেন্সর ভোল্টেজ | 4.5 | 5 | 5.5 | ভি |
| হল সেন্সর বর্তমান | 20 | এমএ | ||
| বাহ্যিক পটেনশিওমিটার | 10K | Ω | ||
|
মার্ক |
সংজ্ঞায়িত করা |
|
DC+/DC- |
পাওয়ার সাপ্লাই ইনপুট (DC12V~DC30V)+ এবং - এর জন্য ভুল করবেন না |
|
U, V, W |
মোটর নেতৃস্থানীয় তারের পুরু তারের সংযোগ |
|
হু, এইচভি, হাউ |
হল সিগন্যাল লিডিং তারের সংযোগ (পাতলা তারের Hu, Hv, Hw) |
|
REF+ |
হল পাওয়ার সাপ্লাই + (মোটর হল ইনপুট +5V এর জন্য) |
|
REF- |
হল পাওয়ার সাপ্লাই - ( হল গ্রাউন্ড এই পোর্টের সাথে সংযোগ করুন) |
|
ভিসিসি |
বাহ্যিক পটেনটিওমিটার পাওয়ার সাপ্লাই পোর্ট (শুধু পটেনটিওমিটারের জন্য ব্যবহার করা যেতে পারে, অন্য বাহ্যিক সার্কিটের জন্য নয়) |
|
এসভি |
বাহ্যিক পটেনশিওমিটার টার্মিনাল (দ্রষ্টব্য গতি নিয়ন্ত্রণ দেখুন) |
|
COM |
সাধারণ পোর্ট (নিম্ন স্তর) |
|
F/R |
দিকনির্দেশ: ঝুলন্ত বা উচ্চ স্তরের সামনে, নিম্ন-স্তরের বিপরীতনোট 1 |
|
EN |
সক্ষম করুন: উচ্চ স্তর/স্টপ নিম্ন-স্তরের/চালিত নোট 1 |
|
বিআরকে |
দ্রুত ব্রেক: উচ্চ স্তর/স্টপ নিম্ন-স্তরের/চালিত নোট 1 |
